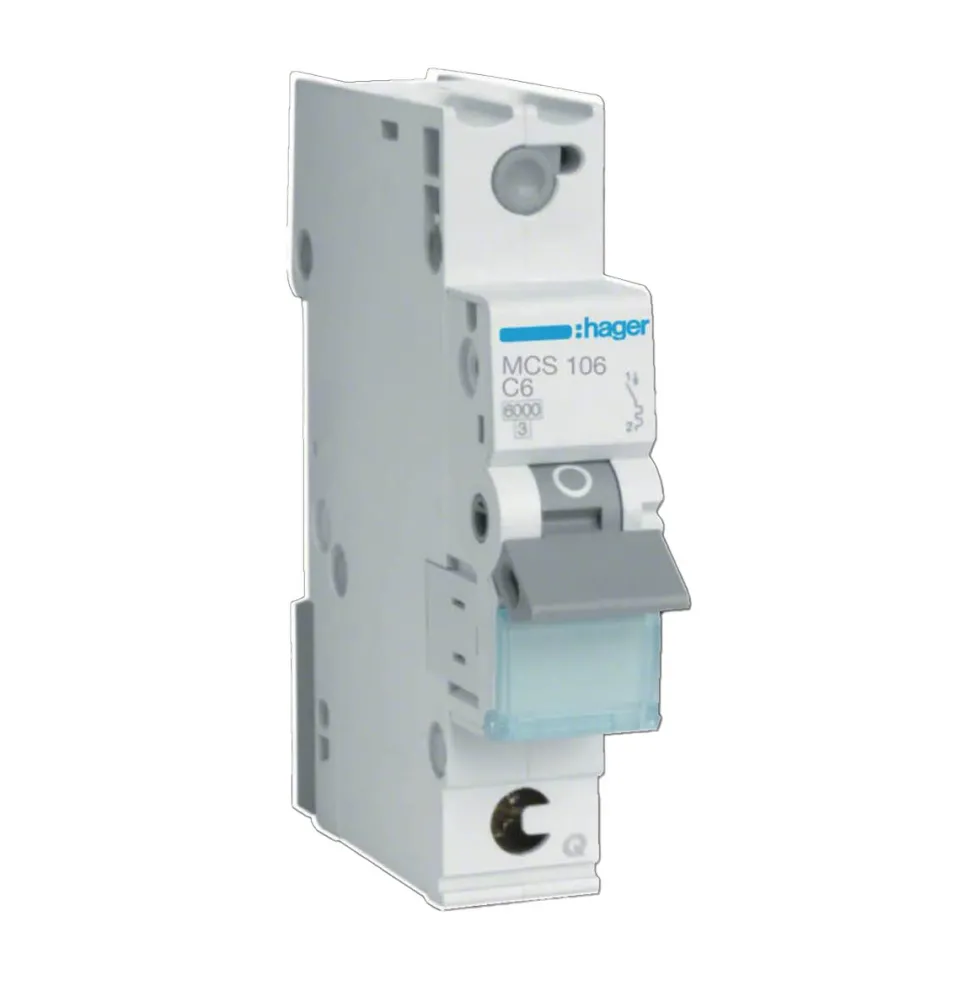

Dvärgbrytare Hager Snabbanslutning QuickConnect 1-polig med C-karakteristisk Brytförmåga 6 kA

Dvärgbrytare från hager med användningsområden som främst är avsedd för bostäder och mindre kommersiella fastigheter. Modulkomponenten finns med 1-3 poler och 1-3 moduler med marknadens smartaste och snabbaste anslutning Quickconnect som sparar på installationstiden. Med en brytförmåga på 6kA. Pålitligt skydd av kablar och ledningar mot överlast och kortslutning. Automatsäkring (MCB) skyddar mot överströmmar finns tillgänglig med B- och C-utlösningskarakteristik. Anslut ledare som EK eller FK med Quickconnect direkt in i anslutningen. Vid montage med mångtrådigledare (MK) eller Vid demontering trycker man enkelt in knappen och anslutningen öppnas varpå ledaren trycks i/dras ur läget direkt.

Dvärgbrytare för alla tillfällen
Välj dvärgbrytare (1-3 poliga) från hager för ett pålitligt och tryggt skydd av kablar och ledningar mot överlast och kortslutning. För alla användningsområden från bostäder och kommersiella fastigheter. Dvärgbrytarna finns med B, C och D-karakteristik och väljs efter användningsområde. Alla dvärbbrytare har energibegränsningsklass 3. Tillbehör som hjälpkontakter, signalkontakter, shuntutlösare och underspänningsutlösare monteras utan verktyg på dvärgbrytaren.

Ska jag välja B-, C- eller D-karakteristik på dvärgbrytaren?
Karakteristiken beror på Hagerlken applikation dvärgbrytaren sitter i. Det beror också på längd och area på kabeln som ska skyddas (utlösningsvillkoret). Man anpassar även karakteristik efter krav på selektiVitet.

Karakteristik B
I anläggningar utan stora inkopplingsströmstötar t.ex. för belysning, vägguttag och styrströmskretsar.

Karakteristik C
Är lämplig där man har måttliga inkopplingsströmstötar från exempelvis mikrovågsugnar transformatorer, motorer osv.

Karakteristik D
Är lämplig där man har höga inkopplingsströmstötar t.ex. i Hagerssa motorer osv. Hagerktigast är att man alltid säkerställer utlösningsvillkoret och att man där beaktar minsta kortslutningsström som kan uppträda Vid fel.

Vid installation av dvärgbrytare B, C och D ska alltid märkströmmen vara lägre än kabels strömvärde.

Ska jag välja 6 kA eller 10 kA-dvärgbrytare?
Brytförmågan ska väljas efter den högsta kortslutningsströmmen som kan uppträda, normalt innebär detta att det är den tre-fasiga som är dimensionerande (Ikmax). En vanligt förekommande uppfattning är att användningen av en 10 kA MCB ger en ”högre kvalitet” än 6 kA men så är inte fallet.

Enkelt att byta dvärgbrytare med QuickConnect
Enkelt att byta dvärgbrytare på DIN-skenan. En fördelning skall fungera klanderfritt från första stund den har monterat men elcentraler lever ett statiskt liv och eventuell utbyggnad eller byte av komponenter, inklusive automatsäkringar, ska kunna utföras med så lite störningar som möjligt. Med en dvärgbrytare med QuickConnect är det mycket enkelt att utföra eventuellt byte mitt på en DIN-skena. Tack vara det innovativa DIN-skenefästet är det bara att lossa ledningen, dra ut fästet och ge ett lätt tryck på fasskenans kant så att den släpper från dvärgbrytaren och skjut sedan upp dvärgbrytaren från DIN-skenan. Så enkelt kan du koppla loss produkter från DIN-skenan.

Högsta säkerhetsnivå med konstant fjädertryckDubbla utgående anslutningar med QuickConnect. Anslutningarna är oberoende av varandra. För att ansluta, tryck helt enkelt bara i ledningen. Även fasskeneanslutningen är utrustade med QuickConnect anslutningsteknik. Med den fjäderbelastade snabbanslutningen på fasskenan kan du vara säker på att det är tillförlitligt kontakttryck och en god anslutning. Fasskenor trycks fast efter att mjukledarförbindningar är förlagda. Snabbt, säkert, enkelt och underhållsfri snabbanslutningsteknik.

Använd QuickConnect
Tekniken ger säkrare förbindningar med tryggare anslutningar. Nu har 68% gått över till QuickConnect på dvärg- och jordfelsbrytare från Hager. QuickConnect ger en märkbar besparing i tid om man jämför med produkter som har skruvanslutning och tack vare hög kvalitet och tillförlitlighet kan Hager garantera en säker elinstallation.Instruktionsfilm QuickConnect

Fördelar i korthet
– Högsta säkerhetsnivå med konstant fjädertryck
– Säker anslutning
– Säker spänningsprovning
– Klar och tydlig märkning
– Full kompabilitet och lönsamhet
– Snabbare och billigare med QuickConnect
– Genomtänkt produktutbud med QuickConnect

Högsta säkerhetsnivå med konstant fjädertryck
Dubbla utgående anslutningar med QuickConnect. Anslutningarna är oberoende av varandra. För att ansluta, tryck helt enkelt bara i ledningen. Resultat: en permanent säker installation. Tack vare ett konstant fjädertryck, behöver man inte efterdra. För att demontera, tryck på knappen med en skruvmejsel och dra ut ledningen – enklare eller snabbare kan det inte bli. På en inkopplad modulkomponent ska ledningarna sitta ordentligt fast för driftsäkerhetens skull. Hittills har detta betytt att ledningen anslutits med en skruvmekanism och Vid ledningsdragning i centralen innebär det åtskilliga moment. Vid användning av QuickConnect behövs inte detta.

– Praktiskt: Säker anslutning som inte behöver efterdras
– Fördel: Dubbla oberoende utgående anslutningar

Säker anslutning
Även fasskenorna är utrustade med QuickConnect anslutningsteknik. Med den fjäderbelastade snabbanslutningen på fasskenan kan du vara säker på att det är tillförlitligt kontakttryck och en god anslutning. Fasskenor trycks fast efter att mjukledarförbindningar är förlagda. Skruven påverkar bara hissklämman (ej fasskenan) Hagerlket innebär att man tydligt ser så att anslutningen ligger korrekt i hissklämman på dvärgbrytaren. Detta ger även mer utrymme att lägga in anslutningarna på utgående före man monterar fasskenan. QuickConnect innebär att efterdragning inte längre är nödvändigt.

– Praktiskt: Hager dvärgbrytare med QuickConnect möjliggör att kunna montera fasskenan sist.
– Fördel: Upp till 50 % mer utrymme mellan raderna.

Enkelt att byta dvärgbrytare
Enkelt att byta dvärgbrytare på DIN-skenan. En fördelning skall fungera klanderfritt från första stund den har monterat men elcentraler lever ett statiskt liv och eventuell utbyggnad eller byte av komponenter, inklusive automatsäkringar, ska kunna utföras med så lite störningar som möjligt. Med en dvärgbrytare med QuickConnect är det mycket enkelt att utföra eventuellt byte mitt på en DIN-skena. Tack vara det innovativa DIN-skenefästet är det bara att lossa ledningen, dra ut fästet och ge ett lätt tryck på fasskenans kant så att den släpper från dvärgbrytaren och skjut sedan upp dvärgbrytaren från DIN-skenan. Så enkelt kan du koppla loss produkter från DIN-skenan.- Fördel: Snabbt och säkert arbete med kort avbrottstid. Lätt och snabb demontering av komponenter på DIN-skena.Säker spänningsprovningNormer och bestämmelser ser till att produkter uppfyller föreskrivna tekniska krav. Hagers produkter testas under hela produktionen och har genomgått alla provningar hos berörda provningsanstalter. Detta ger garanti om mycket hög säkerhet och säger mycket om Hagers förståelse för kvalitet och ansvar. Alla modulkomponenter från Hager är konsekvent beröringsskyddade enligt kapslingsklass IP20. Hager garanterar att Hager håller kapslingsklass såväl som andra normer och föreskrifter genom provningar som genomförts av bland andra Semko. Spänningsprovningen på QuickConnect görs Hagera hålet Vid knappen. Säkerhet hör ihop med ansvar. Ju närmare kontakten är mellan teknik och människa, desto Hagerktigare är säkerheten.

– Fördel: Alla modulkomponenter är beröringsskyddade enligt kapslingsklass IP20 Hagerlket ger säkerhet under installation och i drift.

Klar och tydlig märkning
Märkning är en säkerhetsfaktor, som lätt underskattas. Det är inte bara elektrikern som har behov av att det är uppmärkt. Det är ytterst Hagerktigt för anläggningsinnehavare att ha möjlighet att kontrollera och styra elanläggningen under vanlig drift. Märkningens tydlighet erbjuder ett bekymmersfritt handhavande. Om du Vill få det perfekt så prova programmet hagercad som ger en tydlig märkning. Då passar märkningen perfekt till Hagers modulkomponenter som är försedda med märkfält och skyddande transparent lock som håller damm och smuts borta. Stäng locket och märkningen är alltid synlig på modulkomponenterna. Öppna luckan, lägg i märkremsan, stäng luckan – klart!- Fördel: Säkert genom en tydlig, hållbar och ren märkning av komponenterna, även när frontkåpan är borttagen. Skapa din märkning med det kostnadsfria programmet hagercad.

Full kompabilitet och lönsamhet
Tekniska framsteg är positivt – för det mesta. Hager är uppmärksamma på att nya generationers modeller skall vara kompatibla med tidigare. För att modulkomponenter skall kunna fungera tillförlitligt under många år, producerar Hager för framtiden. Hager planerar och utvecklar nya modulkomponenter på ett sådant sätt att de i praktiken går ihop med de föregående modellerna – så långt det är möjligt. Detta är kompabilitet som ger pålitliga produkter. Ett exempel är Hagers fasskenor som passar för dvärgbrytare med QuickConnect och för 6kA och 10kA dvärgbrytare med skruv. Fasskenan passar även äldre dvärgbrytare från hager.

– Fördel: Full kompabilitet med Hager dvärgbrytare såväl med Quickconnect som med skruv, även tidigare generationen. Mer lönsamhet genom problemfri utVidgning av en befintlig installation.

Specifikation
– Kapslingsklass (IP): IP20
– MAX Frekvensområde (Hz): 60
– MIN Frekvensområde (Hz): 50
– Inbyggnadsdjup (mm): 70
– Antal avsäkrade poler: 1
– Antal poler (totalt): 1
– Bredd i antal modulmellanrum: 1
– Föroreningsgrad: 2
– Impulsskydd märkspänning Uimp (kV): 4
– Märkspänning (V): 400
– MAX Anslutningsbar ledararea entrådigt (mm²): 35
– MAX Anslutningsbar ledararea mångtrådig (mm²): 25
– MAX Omgivningstemperatur under drift (°C): 70
– MIN Anslutningsbar ledararea entrådigt (mm²): 1
– MIN Anslutningsbar ledararea mångtrådig (mm²): 1
– MIN Omgivningstemperatur under drift (°C): -25
– Nominell isolationsspänning (V): 500
– Överspänningskategori: 3
– Parallell omkoppling neutralledare: Nej
– Spänningstyp: AC
– Strömbegränsningsklass: 3
– Utlösningskarakteristik: C
– Tillsatsanordningar möjliga: Nej
– Brytförmåga Vid kortslutning Icn EN 60898 Vid 230 V (kA): 6
