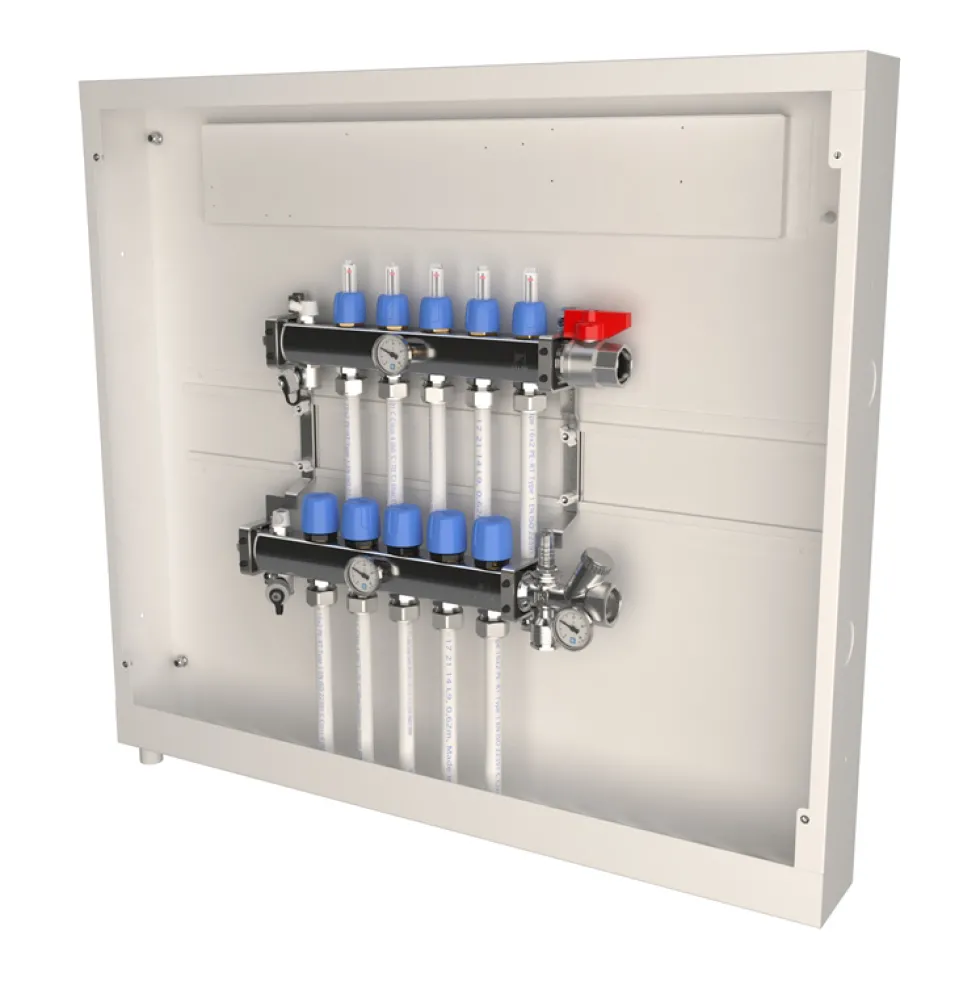

Fördelarskåp LK Systems GV 550

Beskrivning

Skåpet är avsett för högermontage, d.v.s anslutning av fördelare sker från skåpets högra sida, antingen via sidogavel eller via skåpsbotten.

Skåpet har en tät botten med rörgenomföringar av gummi.
Skåpsbotten är försett med dränagestos vilket gör att eventuellt läckagevatten dräneras till en inspektionsbar plats i enlighet med branschpraxis.
Skåpet är tillverkat av 1 mm pulverlackerad stålplåt, RAL 9016.
Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm. Skåpet kompletteras med ram/lucka. Läs mer under produkten LK Ram/Lucka GV.

Skåpet levereras med rörgenomföringar dim. 8–20, rörgenomföringar för rör/ tomrör dim 12–34, bälgmuff samt 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning. Om matarledning i dim 32 (med tomrör 42) ska anslutas ska skåpet kompletteras med LK Rörgenomföring 32 RiR (RSK 2419595).

Baksidan av skåpet är försett med fyra förmonterade M8 muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts.

Skåpets gavlar är försedda med knockouthål för ev. sidoanslutning av tillopp och returledning.

Ovansidan av skåpet har knockouthål för ev. stamdragning genom skåpet samt knockouthål för ev. kabelgenomförningar till rumsreglering.

För andra ev. varianter samt skräddarsydda skåpslösningar kontakta LK Systems.
