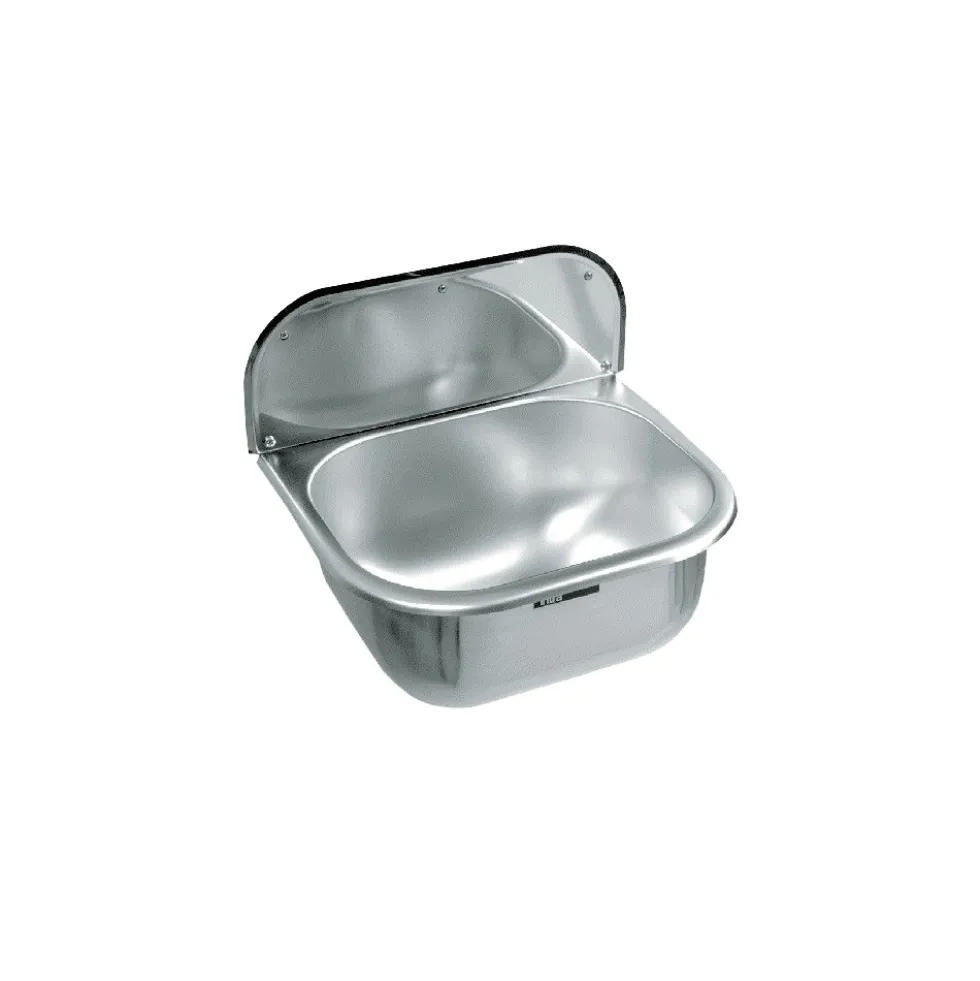

Utslagsback Intra U1STD

Utslagsback U1STD från Intra är en utslagsback för väggmontage i rostfritt stål. Backen levereras med konsol, stänkskydd, 1 1/2” ventil med kupad sil. Skruvar och pluggar medföljer.

Övrigt
– Utvändiga mått: 375x308x330 mm
– Låda: 330x270x180 mm
– Avloppsdimension: 52 mm
– Material: AISI 304
– Materialtjocklek: 0,9 mm
– Monteringshöjd: 500 mm

Installation
Ventil och konsol monteras i utslagsbacken. Utslagsbacken fästs därefter mot väggen genom de två monteringshålen i stödkonsolen samt monteringshål i backens uppvikta del mot väggen. Väggpanelen fästs parallellt mot den uppvikta delen, samt i två monteringshål i panelens övre hörn.
